QATM Qness 60 EVO系列將顯微硬度測試帶到一個新的高度: 最新一代高端實驗室設備將兩大功能完美結合在一起–硬度測試和顯微分析，實現最大的操作便利性。配備彩色攝像頭的革命性的光學系統提供了可重現的和可靠的測試結果。M型號手動進行操作并為任意尺寸的工件提供單樣品測試和金相分析的高度靈活性。該型號適合樣品數量不多但需要高質量測試設備的應用場合。



優點

寬泛的試驗力范圍 (0.25 g – 62.5 kg)

包括ASTM+DAkkS認證的維氏金剛石壓頭

8位動態測試轉塔

帶有電動光圈快門的白色LED燈

Qpix Control2 M軟件，包括INSPECT金相顯微分析功能

可通過手動XY載物臺擴展

帶有數據反饋的數字XY載物臺



標準配置

硬度測試模塊載荷范圍從0.25g到62.5kg – 包含ASTM & DAkkS-認證的維氏金剛石壓頭

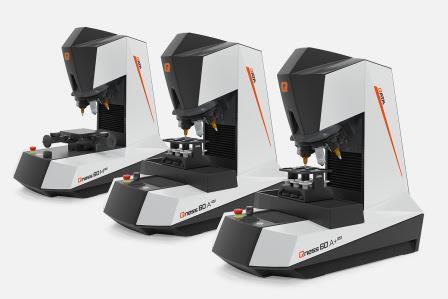

3個型號 - 從半自動(M)到全自動(A/A+)應用

堅固耐用的設備 – ‘奧地利制造’

可上下移動的測試頭，減震的鑄件支架配合陽極氧化的鋁合金噴涂外漆。

全自動測試循環: 閉環力值傳感器加載

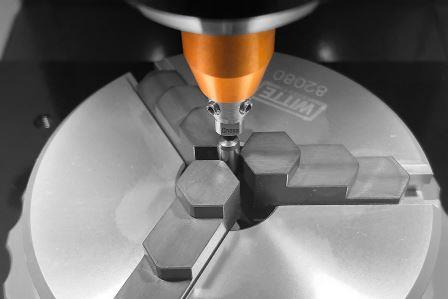

雙Z軸的垂直控制概念

沿雙Z軸分配的垂直運動具有決定性的優勢。 通過第一個Z軸進行動態運動控制，使壓頭能夠以30mm/s的速度方便快捷地朝著測試表面定位。QATM系統中額外的第二個Z軸控制，提供了高分辨率的定位系統，可以在施加力和聚焦時實現更高的精度。



基本功能全面

幾個友好省力的功能已經包括在QATM的基本模塊中：

優化的自動對焦系統

自動亮度調節

通過多種評估模式對硬度測試進行自動圖像評估

內置協議生成器



維氏/努氏/布氏顯微硬度計QNESS 60 M EVO硬度計還是顯微鏡？兩者都是。

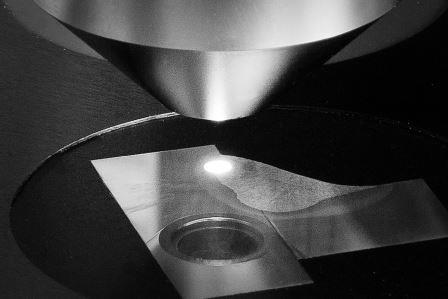

革命性的光學系統

由QATM研發的，內部制造的光鏡系統設定了新的標準。除了為硬度測試提供清晰的圖像質量外，通過使用LED白光Koehler照明以及自動孔徑光闌從而實現理想的對比度，確保即使是高倍下取得的圖像也是如此。經過色彩校正的高質量鏡片系列可用于結構分析。同樣這里有兩種攝像頭可供選擇。經驗豐富的材料學家同意Qness 60 EVO提供的圖像質量在各個方面都可以與成熟的精密顯微鏡相媲美。光學系統中的最新概念和新鏡頭使該設備完全符合DIN EN ISO6507-1/2:2018的最嚴格的物理“測試系統定義”要求。

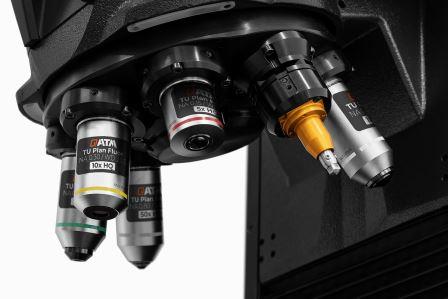

8位轉塔

超現代的轉塔設計最多可以搭配總共8個不同的測試壓頭或者物鏡。緊湊的20°傾角結構，確保了出色的測試空間可見性。 亮點：新開發的硬度測試模塊用作模塊化壓頭支架，可隨時在設備上對布氏和努氏壓頭進行即插即用的改造。

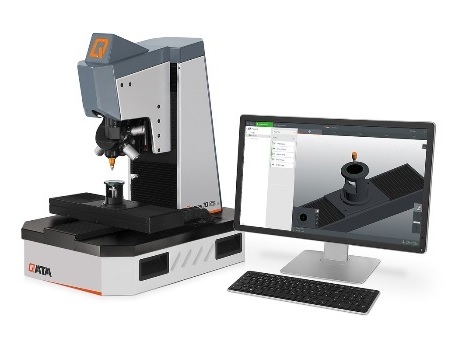

交互式測試軟件適用于所有版本

Qpix Control 2是硬度測試設備上超現代軟件操作的先驅，并且已擴展到囊括了用于長度和角度的智能測量工具。它非常適合建立模板，也同樣適用于焊接測試（A / A +型號）。此外，選配的金相軟件模塊可以完美的和基礎軟件本身集成在一起。

相分析

層厚測量

晶粒度評估

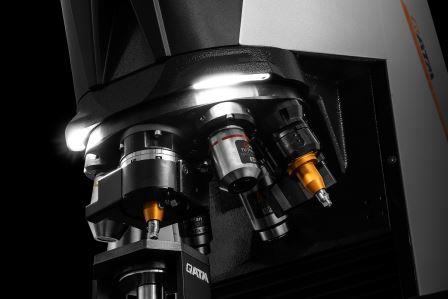

工作狀態發光顯示

給“黑暗”帶來光明的科技感

發光的QATM標識可以讓人一眼識別設備當前的狀態。閃爍的間隔范圍不同表明了機器是處于自動操作狀態還是可以隨時準備開始為整個實驗室的人員進行新的硬度測試。除此之外，作為標準的配置，LED測試空間照明不僅有利于確保樣品和夾具的正確裝夾，在A+的版本中，它也是樣品成像時光照均勻的保證。

維氏/努氏/布氏顯微硬度計QNESS 60 M EVO多種功能完美融合在同一設備中

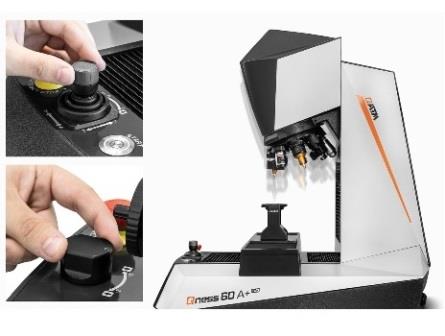

最大化的多功能性

對所有尺寸的樣件進行單個試樣測試或者有限的序列測試都非常卓越： 簡單的操作性和可選的顯微鏡附件使QATM Qness 60M EVO 成為獨特的、高質量的多位一體機型。

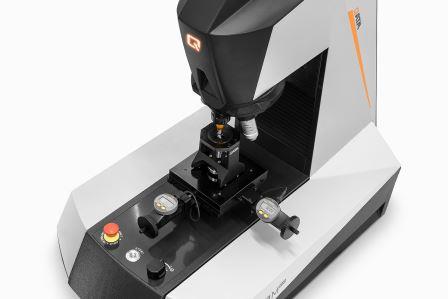

帶有數據反饋的數字XY載物臺

可執行多個預設固定測試點的測試程序。如果需要，還可以通過手動載物臺，數顯千分尺和定位反饋 – 用于手動CHD程序。

測試空間照明

所有的配置都裝備了新的LED空間照明，簡化了對于單個樣品的測試定位。

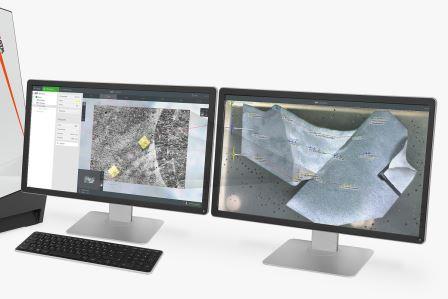

QPIX CONTROL2 M軟件

Qness 60 M EVO包含直觀操作軟件的Qpix Control2 M，可提供針對半自動硬度測試設備的要求而定制的復雜功能?？梢郧逦亟M織批次管理，有效利用多個測試項目的模板，測試結果的結構和完整的項目背景信息。易于生成的模板包括有關測試模式，測試方法，項目名稱和用戶字段詳細信息的所有必需信息。



QPIX 金相分析軟件模塊

直觀用戶友好的Qpix INSPECT分析軟件為顯微測量和結果文檔提供全面的工具箱。該多功能軟件可以根據客戶特定的測量任務進行定制并補充附加模塊。

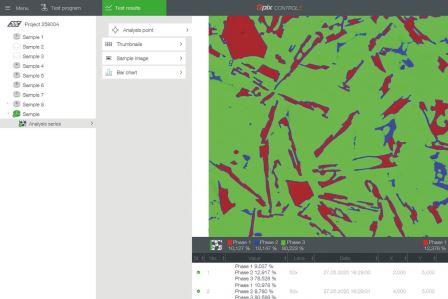

相分析

自動圖像對象尺寸標注

根據ISO9042和ASTM E562標準進行各相所占比率的評估測量

以百分比比例提供表面分析結果或以表格或線圖的形式提供標稱表面值

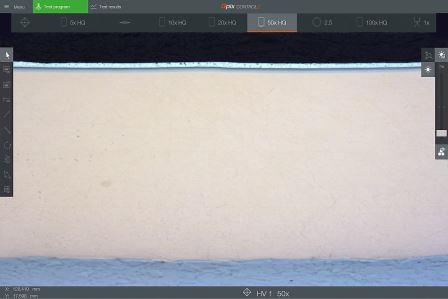

層厚度測量

根據DIN EN ISO 1463標準確定層厚度

半自動測量水平、垂直和弧度層。

以表格或線圖的形式提供層厚度的統計值。

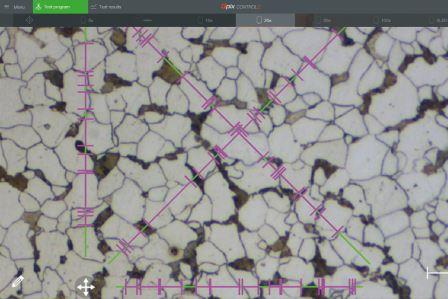

晶粒度分析

根據DIN ISO 643和ASTM E112標準，通過線截面或圓截面方法確定晶粒度

以表格或線圖的形式提供分析結果

對晶粒度和穿過晶粒的段長度進行統計特征值分析

維氏/努氏/布氏顯微硬度計QNESS 60 M EVO個性化配置

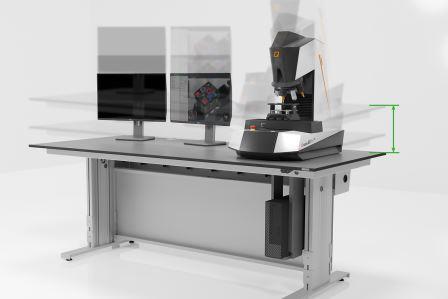

實驗室工作臺

從綜合的QATM實驗室家具范疇來配置和優化您的實驗室工作場所。 亮點：極度富有彈性的QATM工作臺帶有電動的高度調節，從人體工程學的角度適用于和最多帶有兩個顯示器的Qness 60 EVO搭配使用并提供內置線纜管理。

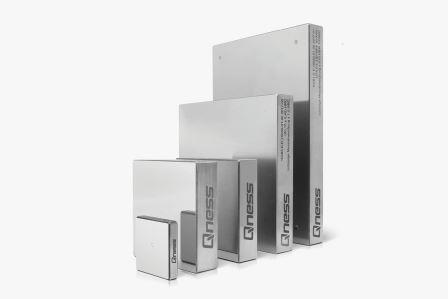

優質硬度塊

提供品種全面的優質硬度塊。根據DIN EN ISO和ASTM標準進行獨立的DAkkS（ISO/IEC 17025）校準，包含符合標準的周期性測試軟件。
